Töltő berendezés

A gép funkciója

A berendezés több méretű tégely automata beadagolását és ezek különböző összetételű és viszkozitású tisztítószerrel meghatározott tömegre való töltését végzi.

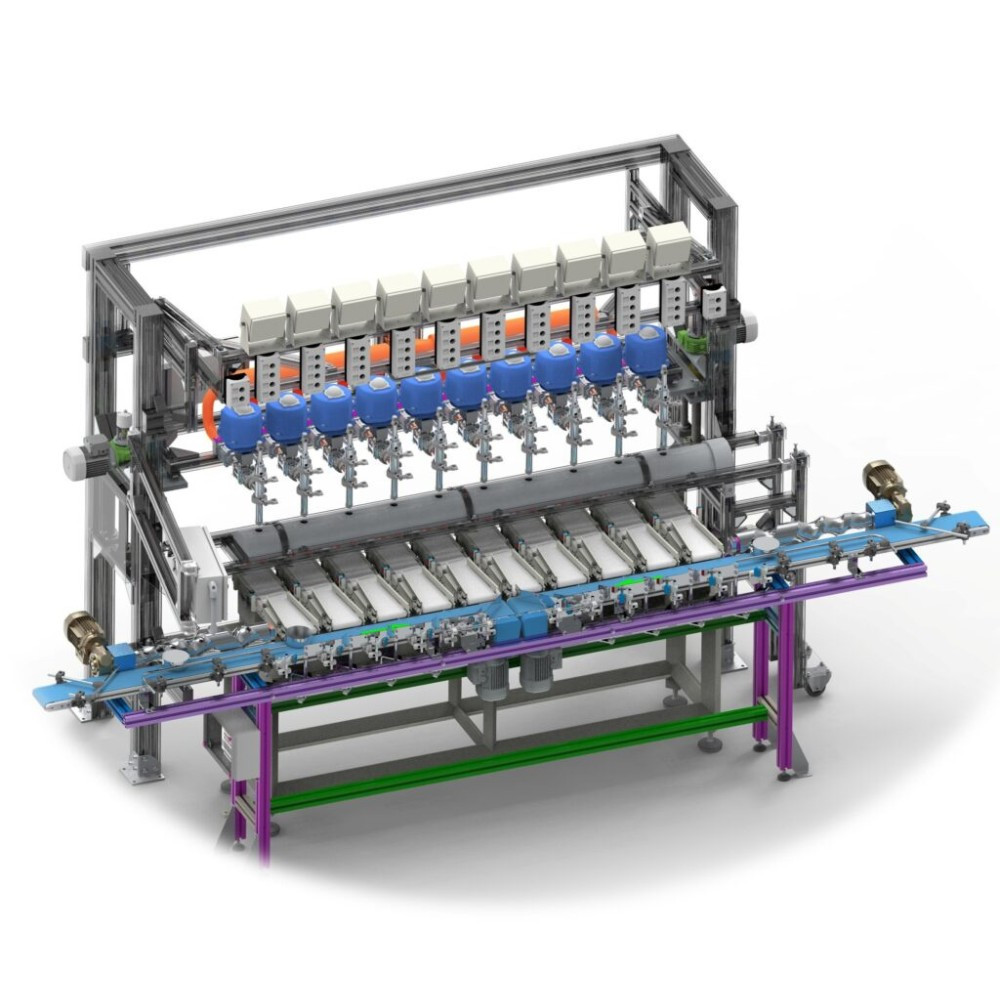

Két rezgőadagolóból és sorolócsigával ellátott behordópályából-, valamit 10-10 töltőfejből és szalagmérlegből álló párhuzamos töltőberendezést terveztünk. A töltőberendezés töltőfej sorának magassága az aktuális tégelymagassághoz állítható.
A mérlegvezérlés célelektronikáját, az arányos mennyiségszabályzó szelepek vezérlését, a tégelyek terelőinek- valamint a töltőfejek pneumatikus vezérlését (szelepszigetek), a szállítópályák hajtásait, illetve a fejek magasságállítását PLC-s vezérlés fogja össze. A kezelő az összes funkciót egy a vázra kihelyezett, ergonomikusan beforgatható HMI-n keresztül éri el. Az egyes mérlegek kijelzői valamint a töltőfejek kézi működtetésének gombjai a töltőfej sor fölé épített ˝hídra˝ kerültek, mely szintén ergonómiai szempontból a kezelő felé közelebb húzható, a fejek takarításakor viszont hátratolva biztosít nagyobb teret.


Mitől más ez a gép, mint a többi hasonló ipari megoldás?

Kereskedelmi forgalomban kapható adagoló berendezések nem alkalmasak az itt használt anyag töltésére.
A Megrendelővel korábban közösen kifejlesztett kis kapacitású töltőberendezés megoldásait felhasználva terveztünk egy teljes ipari gyártósort.


Milyen ipari igény hívta életre a gépet, milyen problémát old meg?

Egy komplett kapacitás-, gyárbővítési folyamatba kapcsolódhattunk be a tégelyadagolás, töltés, szállítás, jelölés és címkézés részfeladatok tervezésétől, a kivitelezésen át, a beüzemelésig tartó megvalósításával.
Ezen berendezés feladata sűrű, erősen koptató hatású folyadék automata töltése 3600 tégely/óra kapacitással, változó magasságú tégelyekbe.
A töltőfejek egyszerű, gyors és kicsapódásmentes tisztítását is meg kellett oldanunk, ezt teszi lehetővé az oldalról betolható zárt gyűjtőcső, amelybe a fejek átmosatáskor belemerülnek.
